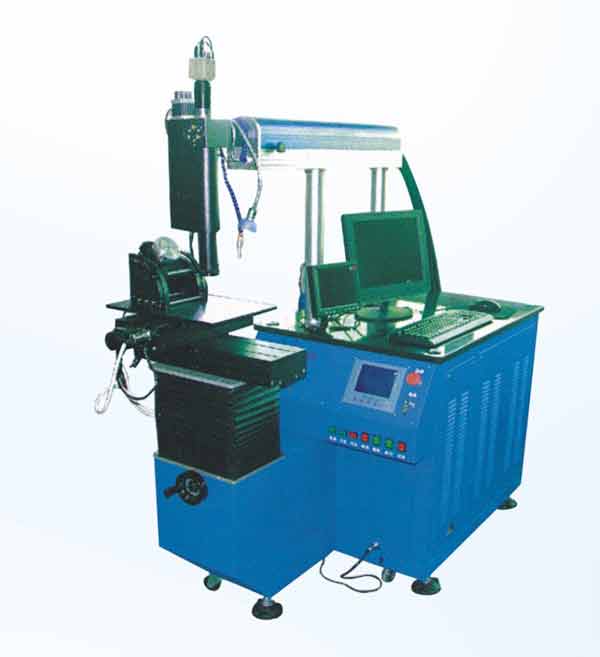

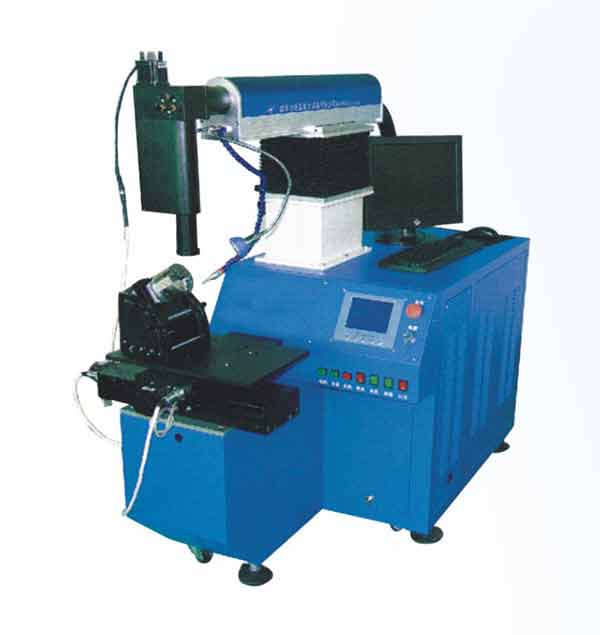

四维全自动激光焊接机
机型简介：
采用全新四维技术，焊接速度快，光束模式好，特别适用于各种不同规格的激光精密焊接，可实现自动定位，生产效率比普通焊接机工作效率提高上百倍，改机型采用自动平台，旋转台和自动升降光束。基于WIN平台下的焊接软件，可进行自由修改，操作简单，维护方便。目前高档的不锈钢和钛材眼镜架已经逐步采用激光焊接工艺。
机型特点：
1、被焊接工件X、Y、Z、D轴为步进驱动，满足了大行程的需要。
2、定位重复精度高，焊接速度快，效率高。
3、可焊接点、直线、圆、椭圆及方形等平面任意轨迹。
4、大功率激光电源，满足24小时大批量生产。
5、具有自动调焦和旋转的功能，可以焊接3D空间任意形状的产品。
6、专为激光焊接量身定做的四轴联动控制系统，性能稳定，易上手。
适用范围：
四维激光自动焊接机采用四维特性，主要适用于眼镜框、水杯、茶壶、花洒、不锈钢碗、传感器、二极管、铝合金、手机电池、门把手、电器配件等金属的不规则焊接。
技术参数：
|
功率 |
200W |
300W |
400W |
|
最大输出功率 |
240W |
400W |
500W |
|
激光工作物质 |
ND:YAG |
ND:YAG |
ND:YAG |
|
激光波长 |
1064 |
1064 |
1064 |
|
光点大小 |
0.2-3.0mm(可调) |
0.2-3.0mm(可调) |
0.2-3.0mm(可调) |
|
脉冲宽度 |
0.3mm-20ms |
0.3mm-20ms |
0.3mm-20ms |
|
焊接深度 |
≤2mm |
≤3mm |
≤6mm |
|
脉冲频率 |
≤100Hz |
≤100Hz |
≤100Hz |
|
整体功率 |
6KW |
10kw |
12KW |
|
控制系统 |
工控机 |
工控机 |
工控机 |
|
瞄准定位 |
显微镜/CCD、红光 |
显微镜/CCD、红光 |
显微镜/CCD、红光 |
|
工作台行程 |
200*200mm至1200*1200mm(可选) |
|
|
|
电力需求 |
AC220/50Hz/60A |
|
|
|
主机系统尺寸 |
1600*1200*1300mm |
|
|
|
冷却系统尺寸 |
1200*300*900mm |
|
|
